CG-L14WAGB コレガのサブモニターの修理


サブモニターの画面の色が赤くなったり、緑になったり。
PCとの接続部に近いケーブル部をひねると、一時的に直ったりするのでどうも断線のようです。

ということでケーブルを取り替えようと思ったら、これモニター側は直付じゃないですか。簡単にケーブル交換は無理。

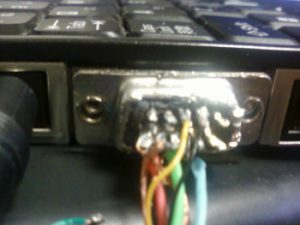

しばらいく悩んだあと、PC接続側の配線を詰めて、再度D-SUB15端子に付け直すことにしました。以下の結線で無事復旧しました。

■CG-L14WAGB D-SUB15 VGA結線
PIN/用途
[1] 映像信号R(ケーブル太目の赤)
[2] 映像信号G(ケーブル太目の緑)
[3] 映像信号B(ケーブル太目の青)
[4] [5] [6] 映像信号Rのground
[7] 映像信号Gのground
[8] 映像信号Bのground
[9] [10] [11] [12] [13] 水平同期(ケーブル細い黄色)
[14] 垂直同期(ケーブル細い黒)
[15]

ケーブル内には他にも配線がありましたが、結線せず。
上記で事足りたので、とりあえず満足です。

同じモニターお持ちの方の修理情報としてお役に立てば幸いです。
